  橋梁支座是連接橋梁上部結構和下部結構的重要結構部件。它能將橋梁上部結構的反力和變形(位移和轉角)可靠的傳遞給橋梁下部結構,從而使結構的實際受力情況與計算的理論圖式相符合。

  分別按變形的可能性、所用材料、結構形式三種方法分類。

  (一)按支座變形可能性分類

  1)固定支座;

  2)單向活動支座;

  3)多向活動支座。

  (二)按支座所用材料分類

  1)鋼支座:平板支座、弧形支座、搖軸支座、輥軸支座。

  2)是否帶滑動能力劃分支座:滑動支座、固定支座。

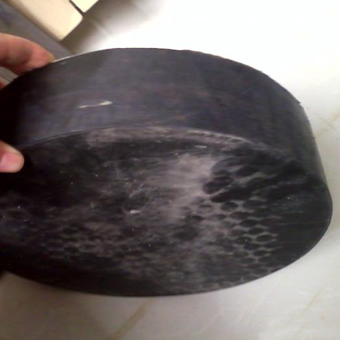

  3)橡膠支座:板式橡膠支座(含四氟滑板板式橡膠支座)、盆式橡膠支座、鉛芯橡膠支座、高阻尼隔震橡膠支座。

  (三)按支座的結構形式分類

  1)弧形支座

  2)搖軸支座

  3)輥軸支座

  4)板式橡膠支座和四氟版式橡膠支座

  5)盆式橡膠支座

  6)球形鋼支座

  7)拉壓支座 等。

  橋梁支座類型很多,主要根據支承反力、跨度、建筑高度以及預期位移量來選定。

  傳統的常用橋梁支座有:墊層支座、平板支座、弧形支座、搖軸支座、鉸式固定支座以及鉸式輥軸支座等。

 、賶|層支座。用油毛氈或石棉板做成墊層支承上部結構,用于跨度小于6米(鐵路橋)或10米(公路橋)的簡支板式橋和梁式橋。

 、谄桨逯ё。由上、下兩塊平面鑄鋼板(座板)構成,用于跨度小于8米或12米的梁式橋。座板之間如加設銷釘,即可構成固定支座。

 、刍⌒沃ё。其活動支座系由平板支座中的下座板改為圓弧面板而成,可提高其滑移和轉動性能,用于跨度小于20米的公、鐵路橋。在座板間加銷釘即成固定支座。

 、軗u軸支座。用鑄鋼搖軸與上、下座板組成的活動支座,用于中等跨度梁式橋。

 、葶q式固定支座。由鑄鋼上、下擺組成兩擺之間嵌以擺卡,以控制橫向滑動。是用于大跨度梁式橋的固定支座。

 、捭q式輥軸支座。 在鉸式固定支座的下擺下面加設鍛鋼輥軸和鑄鋼座板而成,輥軸的數量及尺寸根據支承反力的大小來確定。常用于大跨度梁式橋的活動支座。

 、唠p向活動支座。系由兩層互相疊置,而在正交的兩個方向均能滾動的鉸式輥軸支座構成,用于寬度大的梁式橋。
